3D Visualisierung

Neben dem konstruieren in 3D ist natürlich auch die Visualisierung der Volumenmodelle ein wichtiger Punkt für den Konstrukteur geworden. Da die Bauteile bzw. Maschinen ja schon als 3D Modelle vorliegen können daraus durch spezielle Render-Programme relativ leicht fotorealistische Bilder erstellt werden die von einem Foto kaum mehr zu unterscheiden sind!

Auch hier gibt es wieder sehr unterschiedliche Methoden, je nach dem wie naturgetreu die Visualisierung sein soll bzw. für welchen Zweck man diese benötigt.

Hier einige Beispiele:

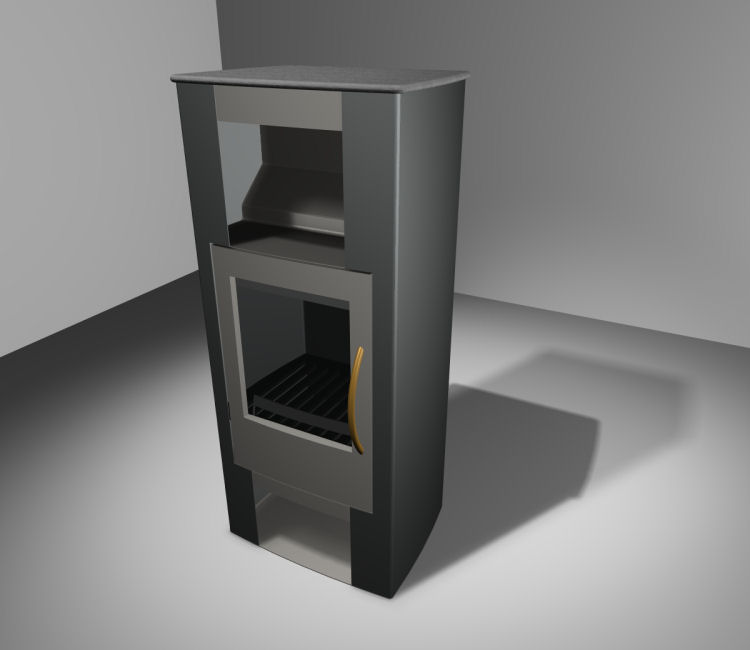

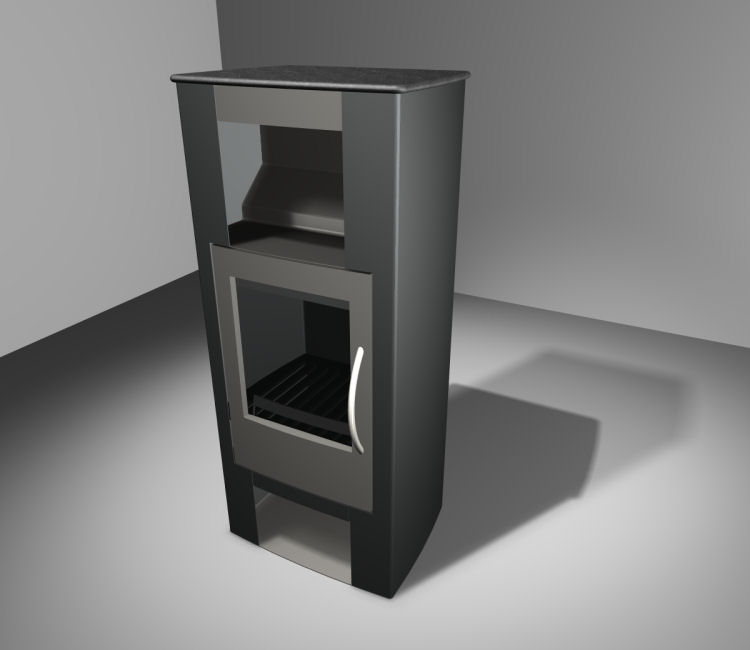

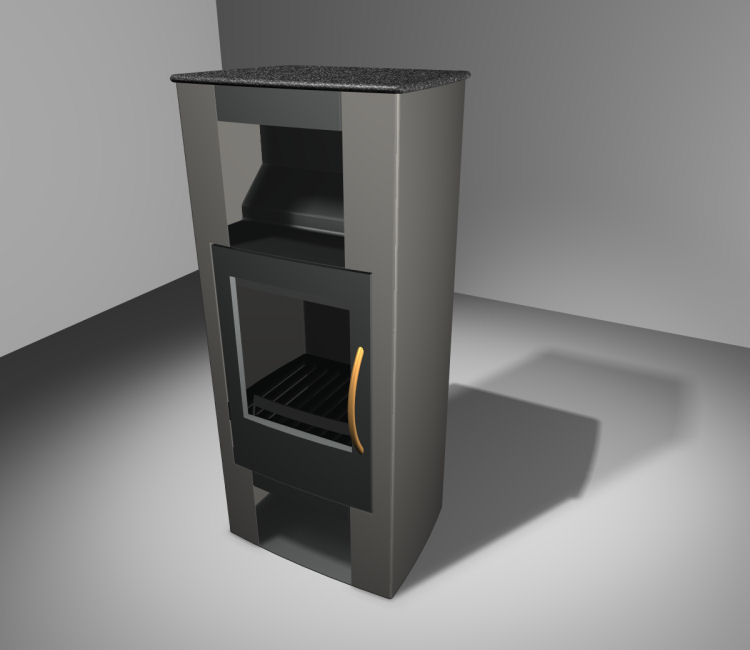

Beispiel eines Ofens mit verschiedenen Farb-Einstellungen
Visualisierung Beispiel 1 Visualisierung Beispiel 2 Visualisierung Beispiel 3

Visualisierung Beispiel 4 Visualisierung Beispiel 5 Visualisierung Beispiel 6
